沈陽鋼結構「分享」鳥巢的鋼結構設計有多難？
沈陽鋼結構廠家 發布時間 : 2023-03-21

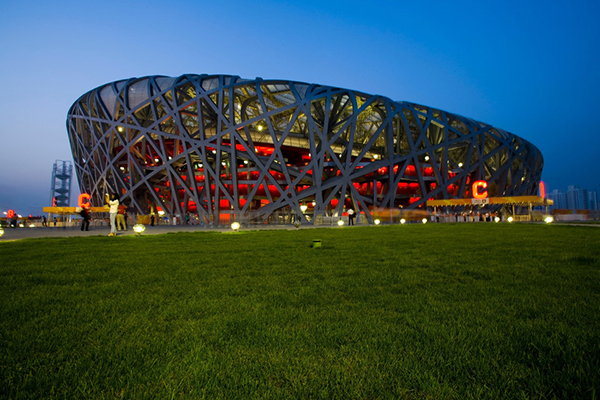

2008北京奧運會主會場“鳥巢”的結構異常復雜，并且為異形鋼結構骨架建筑，采用了大跨度的曲線曲面布局，因此它的設計、計算與施工必須小心謹慎。這時，傳統的二維設計圖和設計軟件顯得心有余而力不足，由于無法進行直觀和全方位的展示，不得不進行頻繁的修改，而每一次修改都將是一次浩大的工程。
奧運鳥巢3D造型渲染
為此，“鳥巢”的中方設計單位中國建筑設計研究院特意引入了突破性的專業三維機械設計軟件CATIA V5，這一在航空領域處于領先地位的3D設計工具，在“鳥巢”設計工作上得到了創造性的應用。
CATIA結構設計示意圖
“鳥巢”的鋼結構非常復雜，每一個構件都不同，而且不是說只要在圖紙上設計好就能一次成功，期間需要不斷地修改。傳統的方法是用AutoCad，這種二維的設計軟件做龐大的“鳥巢”工程設計，顯得不可想象。事實上，參與“鳥巢”相關設計項目的英國和瑞士公司都采用了CATIA軟件，但中方對它的認識還不多，因此當了解到CATIA V5的優越性后，中國建筑設計研究院很快便引入了該軟件系統。
鳥巢鋼結構桁架3D設計布局
由于“鳥巢”工程比較特殊，軟件開發部門特意為項目組做了一個二次開發程序，比如說只要在電腦上畫出一條線，就能立刻計算出它的用鋼量及其他相關數值。這是很重要的一個步驟，因?yàn)樗麄円呀?jīng)不僅是在做設計了，還關系到后面的施工環節，在電腦上用3D做完設計后，可以轉換成2D工程圖給施工單位。在設計的時候每一個構件都有編號，只要其中一個構件發生變化，其他關聯的構件就會立即作出調整、自動更新。在CATIAV5上，這只是點點鼠標的問題，而在傳統的二維設計軟件上或者平面圖紙上，就不得不推倒重來。
基于CATIA的二次開發程序
CATIA V5三維設計軟件的應用帶整個項目帶來了極大的便利，首先，設計者可以在電腦上模擬整個建筑物在建設過程中不同階段的外觀，并且能調整角度，從不同方位去觀察。最特別的地方在于，它能模擬人的視線，用電腦中那位虛擬人的視角來看東西。隨著虛擬人往建筑物的內部走去，展現在我們面前的是建筑物內部的各個部分，虛擬人看東西的角度變了，顯示出來的東西也會隨之改變。
觀眾視角仿真模擬
作為“鳥巢”工程中最重要的應用功能，只要往軟件中輸入相關的數值，它的顯示效果就會根據數值的變化而變化。比如一張辦公桌，只要調整窗戶外面照進來的陽光的強度和角度，辦公桌上就會顯現出不一樣的光影。設計師可以在電腦上調試出最佳的效果后，再根據相應數值進行設計和交付施工。甚至塔吊的作業流程和機房的維修也能應用到類似的功能。由于塔吊工作起來是非常繁忙的，并且工作平臺的面積有限，因此先吊哪個后吊哪個、建材放哪里這些問題都要事先考慮清楚，做好安排；同樣，機房的空間也有限，往往為了維修一個機器不得不先把其他機器拆下來，這時拆卸安裝的順序以及維修工人的操作流程也要預先設計好。在CATIAV5上，這些工作都可以通過視覺化的展現而得到優化。
異形組焊件的成型與吊裝都離不開CATIA
除了在單體建筑上有很好的應用之外，CATIA V5還應用在了房地產和城市規劃上。有房地產公司已經利用它進行營銷，潛在客戶通過在網上瀏覽，可以身臨其境地感受到房子的方方面面，模擬打開窗戶就可以看到窗外的山和樹，模擬打開水龍頭，它就能流出水來。由于展示效果良好，潛在客戶可以較好地轉化為現實客戶。
基于CATIA的建筑工程設計與規劃
這個原本應用在波音飛機、空中客車、幻影戰機、大眾汽車等高精尖航空、汽車領域的設計平臺，由于在“鳥巢”工程中大放異彩。目前已廣泛應用到了高端建筑設計領域。通過它未經過專業培訓的普通人就能看到建筑專家的想法，這是現代科技很重要的應用。二維圖很多時候是靠經驗，但三維圖不一樣，就算人們沒有專業背景，也能很清楚地看到整個建筑做出來的效果。
